一般情况下，当用户购买了激光切割机，激光切割机厂家都会提供培训的服务。用户都知道使用激光切割机很简单的，但是还是有很多用户反映不会调光路，很多原因是新机器买回去光路一般很少会偏，调光路用得少就比较容易忘记。

激光切割机光路调整的步骤：1、把激光电流调到8ma（50%）以下，致使激光功率不要太强。2、激光管光点与第一反光镜片的光路调整。

把调光纸放到第一个镜片前面，用手轻按“点射”按键（轻按马上松开，能在调光纸上看到激光打出的斑点即可），看一下斑点是否落在第一个镜片上（最好是中间），如果能打到镜片上，即完成了这一步。如果打不到镜片上或者是打偏了，则需要调整一下第一反光镜架（或者激光管）的位置或者高度使之能够达到上述标准。

第三步：第一个反射镜片和第二个反射镜片之间的光路调整。

首先把激光纸放到第二个镜片的前面，把导轨移动到左上角的位置按一下点射按键看激光斑点的位置。然后把导轨移动到左下角同样按一下点射按键，看两个斑点（左上角与右上角）的位置是否重合。如果重合且光斑位置在镜片以内则说明第一反射镜片和第二反射镜片之间的光路是正确的；如果不重合则需要通过调整第一反射镜片后面初级反射镜架上调整螺丝进行调整，把两个点调到一起，然后调整初级反光镜架的上下左右（X方向）位置使第一个反光镜片反射的光打到第二个反光镜上（中心）。

第二个反光镜片和第三个反光镜片参考上述。

由于激光切割机长期的运作摩擦，时间久了光路还是会偏，这时候我们就要好好把光路调好，不然材料就切不穿，或是切割效果不好。因为大部分激光切割机本身都是采用的飞行式光路系统，只有激光管、反射镜架（A、B、C）及聚焦镜和相应的调节装置的完美配合才能达到最好的效果，加工出最好的产品来，这是使用激光切割机的核心部分。

在此，我们专门整理制作了一份书面的教程供大家学习。

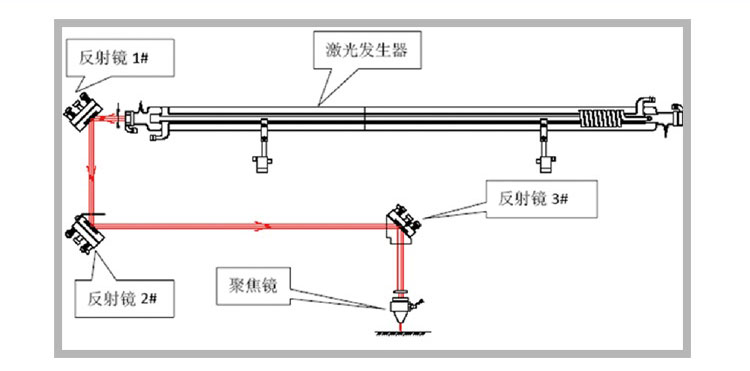

光路结构

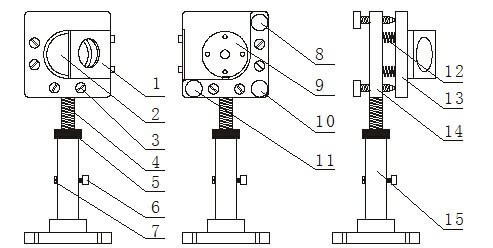

a、反射镜架A

1.光靶放置架2.反射镜3.拉簧锁紧螺丝4.调节螺杆5.调节螺母6.锁紧螺丝

7.锁紧螺丝b8.调节螺丝M19.反射镜锁紧片10.调节螺丝M11.调节螺丝M2.

12.拉簧13.反射镜安装板14.支撑板15.底座

b、反射镜架B(其安装底板与A镜架不同外其余相同)

1.安装底板（可左右移动）

2.锁紧螺丝

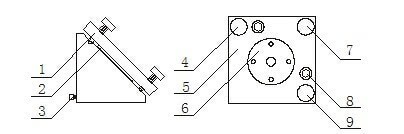

c、反射镜架C

1.反射镜调整板2.反射镜3.锁紧螺丝4.调节螺丝M15.反射镜调整板

6.反射镜压紧板7．调节螺丝M8.锁紧螺丝9.调节螺丝M2

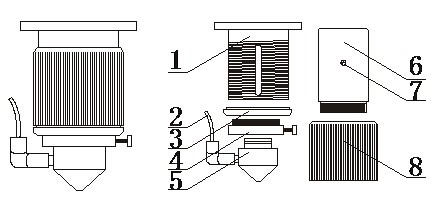

d、聚焦镜

1.聚焦镜内筒2.进气管3.限位螺圈4.气嘴过渡套

5.气嘴6.镜筒7.限位螺丝8.调节套筒

（一）光路的调整

（1）第一道光的调整

用美纹纸贴在反射镜A的调光靶孔上，手动点动出光（注此时功率不要用太大），微调反射镜A的底座及激光管支架，使光打在靶孔中心，注意光不能被挡；

（2）第二道光的调整

将反射镜B移至远程，用张硬纸板由近至远出光，把光导进十字光靶里，因为远程光在靶里边则近端一定在靶里边，接着把近端和远程光斑调为一致，即近端怎偏，远程也跟着怎么偏，使十字架在近端和远程光斑中都处在同一个位置即近是（远是）说明光路与Y轴导轨平行。

（3）第三道光的调整（注：十字架将光斑左右对分）

将反射镜C移至远程，把光导进光靶，在进端与远程各打靶一次，对比十字架的位置调成跟近端光斑中十字架的位置一样，这时表明光束与X轴平行。此时光路偏里或外，则需将镜架B上的M1、M2、M3同松或紧，直至左右对分。

（4）第四道光的调整

用一块美纹纸粘在出光口上，使出光孔在胶纸上留下一个圆形痕迹，点动出光，取下胶纸观察小孔位置，视情况调节镜架C上的M1、M2、M3直至光斑圆且正为止。

（二）焦距的测量方法：用我们激光切割机厂家配的焦距尺，将喷嘴上下升降放在焦距尺的数字5上面，此时的光是最亮最强的，然后紧锁螺丝。

（三）以四方块所示（如图）

（1）切割面往左偏，激光头太低或垂直光反射镜太高，如图标向D面斜，说明光偏低，二种解决方法：1、放低垂直光反射镜C，将M1、M2、M3同时逆时针转；2、升高激光管（顺时针）。

（2）切割面往右偏，激光头太高或垂直光反射镜C太低，如图标向B面斜，说明光偏高，二种解决方法：1、抬高垂直光反射镜C，将M1、M2、M3同时顺时针转；2、降低激光管（逆时针）。

（3）切割面偏里，激光进垂直光反射镜偏外或反射镜座B偏外，如图标向A面斜，说明光路偏外，二种解决方法：1、调进反射镜座B，2、将反射镜B上的M1、M2、M3同时调进（顺时针）。

（4）切割面偏外，激光进垂直光射镜偏里或反射镜座B偏里，如图标向C面斜，说明光路偏里，二种解决方法：1、调出反射镜座B，2、将反射镜B上的M1、M2、M3同时调出（逆时针）。
